GNSS模組-QFL1MZ3/QFL4MZ3F(1097)

產品描述：

聯系電話：138-2370-3610

詳細介紹

1. 產品描述

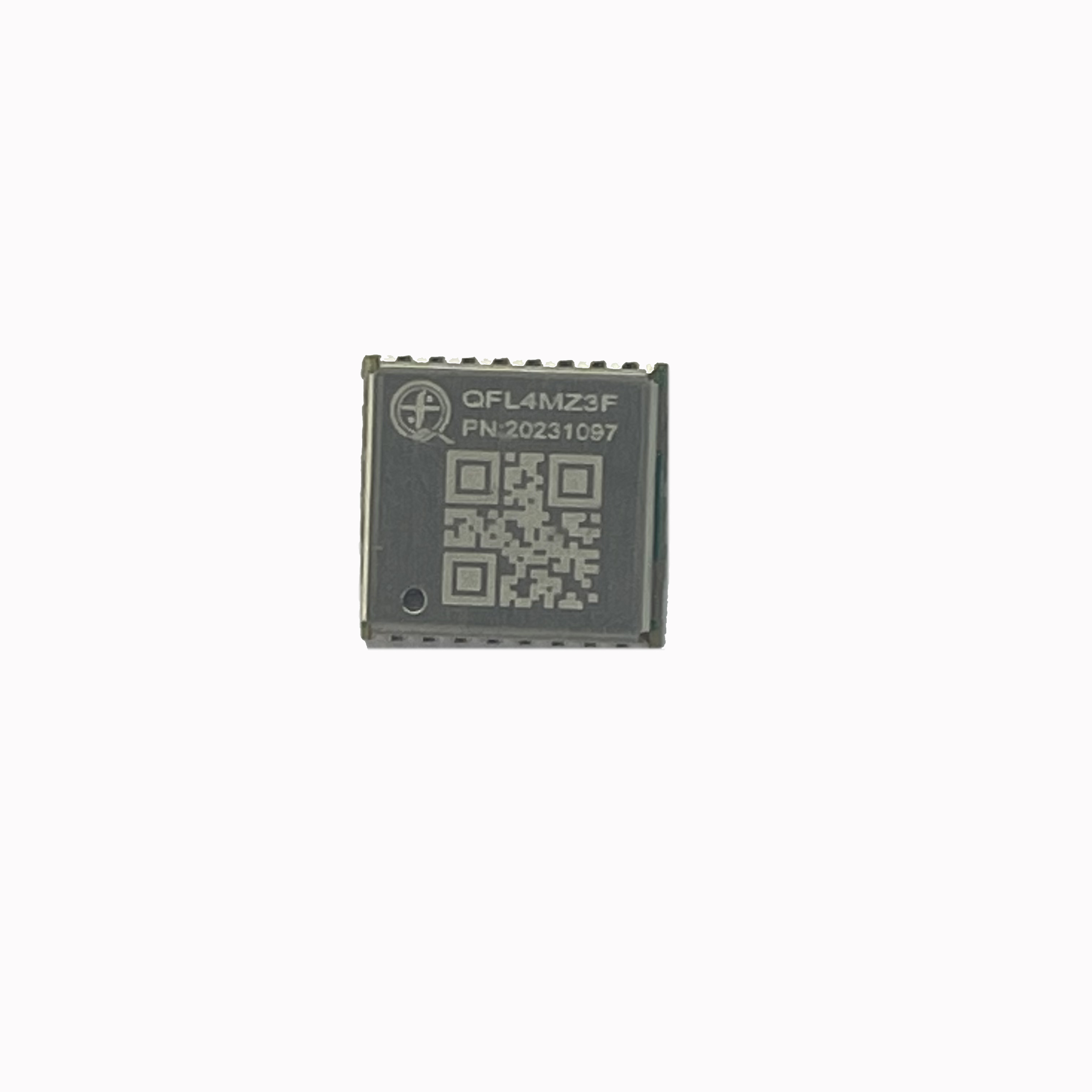

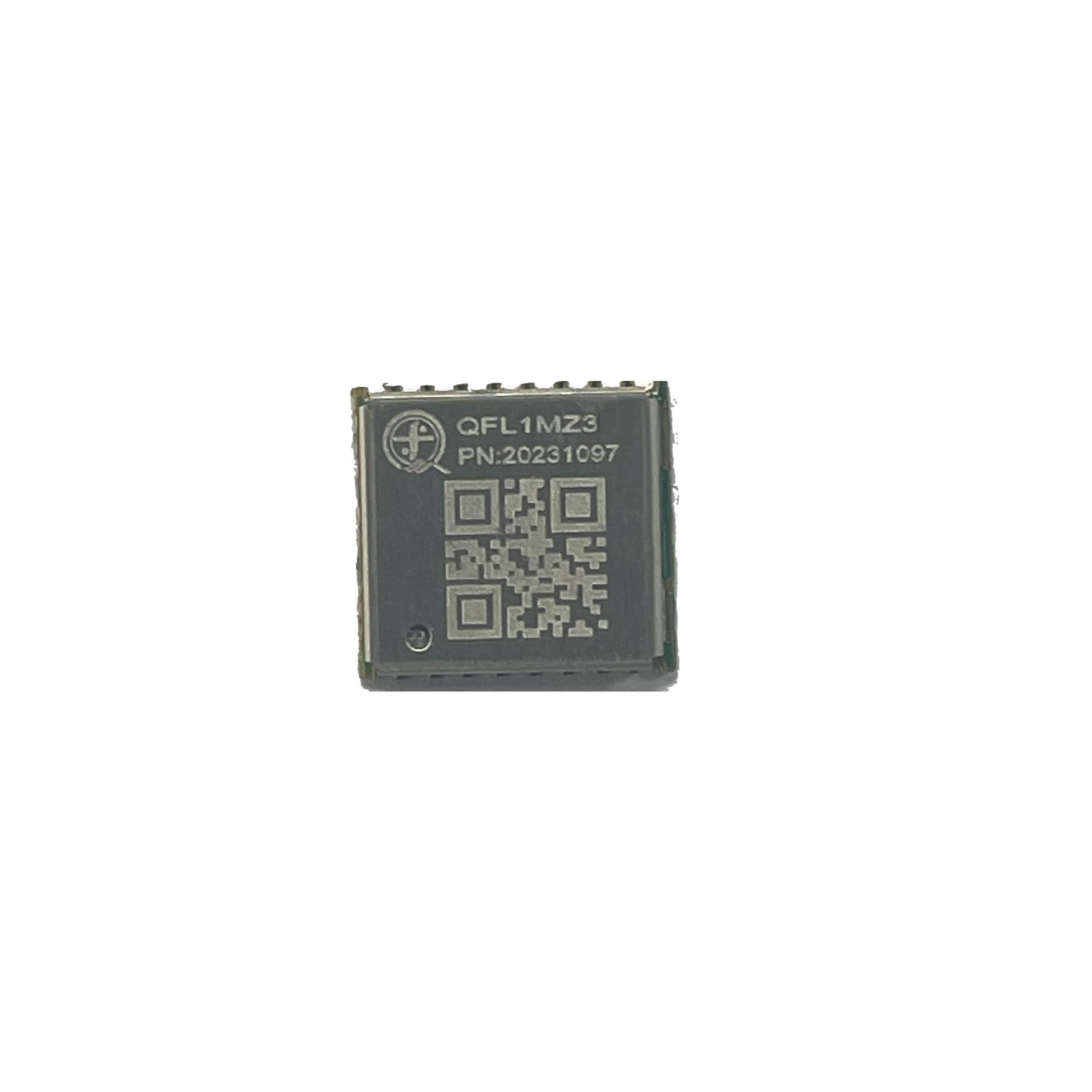

產品名稱: QFL4MZ3F/QFL1MZ3

QFL4MZ3F/QFL1MZ3是一款高性能的，面向車載組合導航領域的定位模塊，系統包含同時支持北斗和GPS的高性能衛星接收機芯片，QFL4MZ3F/QFL1MZ3是一款完整的衛星定位接收設備，具備全方位功能，能滿足專業定位的嚴格要求。體積小巧，可以裝置在汽車內部任何位置，低功耗，能適應個人用戶的需要。該產品兼容AT6558F/R 低功耗芯片，高靈敏度，在城市峽谷、高架下等信號弱的地方，都能快速、準確的定位?？蓮V泛應用開發多種GPS終端產品，如：汽車導航汽車保全系統、車輛監控以及其他衛星定位應用等。

2. 產品應用

GPS應用在PDA、Pocket PC 和其他便攜設備領域；個人定位和汽車定位等軌跡追蹤產品；面積測量及距離測量等測繪產品；同步U軌跡記錄及GPS/北斗數據點校準等產品；TC時間及授時領域

3. 產品優點

單面表貼，二次 SMT 方案，更快速的應用；采用無鉛工藝制造，符合 RoHS 標準；使用0.5PPM高精度TCXO完成正交誤差 / 溫度漂移等誤差補償；內建LNA，低噪聲信號放大器；豐富的數據輸出速率：9600bps(默認) [可選:4800，19200，38400，57600，115200]；可任意設置搭配輸出語句：NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)；內建RTC晶體；支持可調的數據刷新率：1Hz-10Hz；支持定位PPS指示燈：未定位前常亮或者關閉；定位后閃爍；GPS、GLONASS、北斗、（WAAS、EGNOS、MSAS、GAGAN）混合引擎

4.技術特性

模塊性能
芯片	兼容AT6558F/R（內置FLASH，支持溫啟動）
頻率	BDS/GPS/1.5611-1.57542GHz
協議	NMEA 0183
可用波特率	4800，19200，38400，57600，115200bps（默認9600波特率）
通道	56CH
靈敏度	跟蹤:-162dBm 捕捉:-148dBm
冷啟動	平均35秒
溫啟動	平均10秒
熱啟動	平均1秒
精度	< 2.5 m[Autonomous] [50%] <3m[SBAS]
最大高度	18000 米
最大速度	515 m/s
最大加速度	≦ 4G
更新頻率	1-10 Hz
物理特性
類型	18 pin stamp holes
外形尺寸	10.0mm * 9.7 mm * 2.4mm
電源
電源	3.3VDC ±5%
備份電壓	1.8~3.6VDC
耗電量	外接無源天線21mA，外接有源天線35mA
工作環境
濕度范圍	5% to 95% non-condensing
工作溫度	-20℃ to 85℃
儲存溫度	-40℃ to 85℃

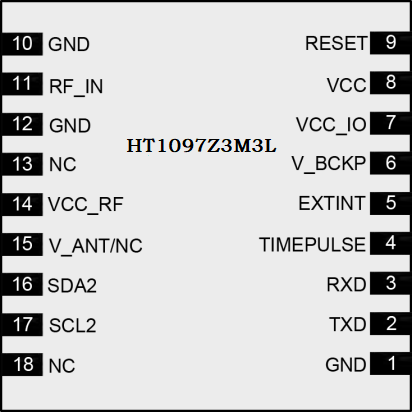

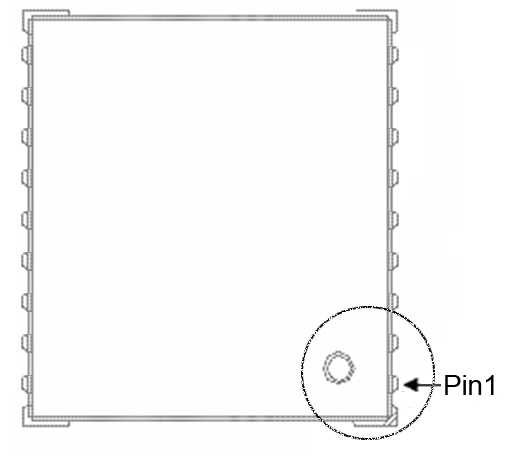

5.模塊管腳分配

Pin No.	Pin name	I/O	Description	Remark
1	GND	I		地
2	TXD	O	NMEA0183 協議	導航數據輸出
3	RXD	I	配置命令輸入	交互命令輸入
4	TIMEPULSE	O		秒脈沖輸出
5	EXTINT	I	數字輸入	關斷控制，上拉（電池備份域）
6	V_BCKP	I	模擬電源	備份電源的輸入，1.5-3.6V
7	VCC_IO	I
8	VCC	I	直流 3.3V±10％ ,200mA	模塊電源輸入
9	RESET
10	GND	I		地
11	RF_IN	I		天線信號輸入
12	GND	I		地
13	NC
14	VCC_RF	O		有源天線供電輸出
15	N_ANT/NC
16	SDA2	I/O	懸空	I2C 數據接口
17	SCL2	O	懸空	I2C 時鐘接口
18	NC	-
