GNSS定位模塊-QFL4GZ5F/QFL1GZ5

產品描述：

聯系電話：138-2370-3610

詳細介紹

1、產品描述

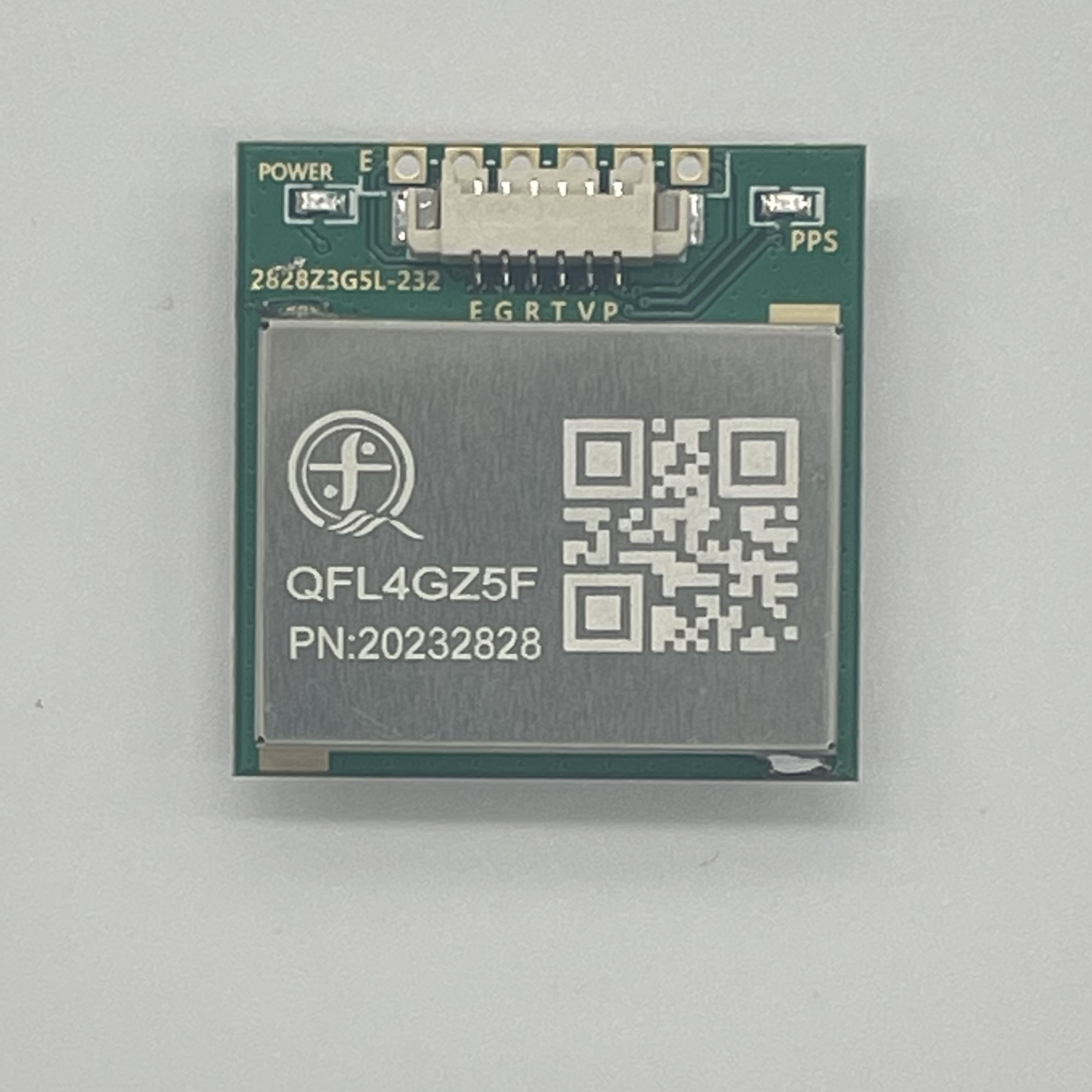

產品名稱: QFL4GZ5F/QFL1GZ5

QFL4GZ5F/QFL1GZ5是一款高性能高的面向車載組合導航領域的定位G-MOUSE，系統包含同時支持北斗和GPS的高性能衛星接收機芯片，QFL4GZ5F/QFL1GZ5是一款完整的衛星定位接收設備，具備全方位功能，能滿足專業定位的嚴格要求。體積小巧，可以裝置在汽車內部任何位置，低功耗，能適應個人用戶的需要。

該產品兼容AT6558F/R 低功耗芯片，高靈敏度，在城市峽谷、高架下等信號弱的地方，都能快速、準確的定位?？蓮V泛應用開發多種GPS終端產品，如：汽車導航汽車保全系統、車輛監控以及其他衛星定位應用等。

2、產品應用：GPS應用在PDA、Pocket PC 和其他便攜設備領域；個人定位和汽車定位等軌跡追蹤產品；面積測量及距離測量等測繪產品、測畝儀；執法記錄儀、行車記錄儀、廣告機、外置天線等產品；軌跡記錄及GPS/北斗數據點校準等產品

3、產品亮點：采用0.5PPM高精度 TCXO；內建RTC晶體及皮法電容更快的熱啟動；內建LNA，低噪聲信號放大器；兼容AT6558F/R芯片，內置FLASH，支持溫啟動；1-10Hz定位更新速率；支持AssistNow Online和AssistNow Offline等A-GPS服務；GPS、北斗、GLONASS、（WAAS、EGNOS、MSAS、GAGAN）混合引擎

4、

技術特性
芯片	兼容AT6558F/R（內置FLASH，支持溫啟動）
頻率	BDS/GPS/1.5611-1.57542GHz
C/ A碼	1 . 023MHz碼流
協議	NMEA 0183
可用波特率	4800，19200，38400，57600，115200bps（默認9600波特率）
通道	56通道
SWR	S11≤1.3
SWR	S22≤1.3
Log Mag	S21≥ 20.0dB
Smith	S11 :50Ω±5%
靈敏度	跟蹤:-162dBm 捕捉:-148dBm
冷啟動	平均35秒
冷啟動靈敏度	-148 dBm
溫啟動	平均10秒
熱啟動	平均1秒
熱啟動靈敏度	-156 dBm
AGPS[網絡輔助星歷數據]	3 s [ 平均 ]
定位精度	< 5m
（CEP, 50%, 24時靜態, 信號強度 -130 dBm, 大約6個可用衛星）
授時精度	30 ns
方向	< 0 . 5Degrees
參照坐標系	W G S - 84
速率	< 0 . 1 m / s
最大海拔高度	50000 米
標 準 時 鐘脈沖	0 . 2 5 H z ~ 1 K H z
最大速度	515 m/s
最大加速度	≦ 4G
更新頻率	1-10 Hz(默認1Hz)
端口界面	U A RT： 232/TTL [ 默認 ]
輸出語句	NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)協議數據
物理特性
外形尺寸	28.0mm * 28.0mm * 8.6mm
接口	4pin接口默認（VCC/TX/RX/GND）（6pin兼容PPS輸出、是能EN控制）
電源
輸入電壓	寬電壓范圍 : 主電源為 + 3 . 3 V ~ + 5.5 V
工作電流	30Ma
備用電壓	1.8~3.6VDC
工作環境
濕度范圍	5% to 95% non-condensing
工作溫度	-40 to +100 ℃
儲存溫度	-55 to +100 ℃

5、接口說明和功能介紹

PIN 腳功能

名稱	描述
VBAT/PPS	兼容備用電池 / 時間標準脈沖輸出
VCC	系統主電源,供電電壓為+3.3V~+5V,工作時消耗電流約 25mA
TX	UART/TTL 接口,可選 RS232_TXD
RX	UART/TTL 接口,可選RS232_RXD
GND	接地
EN	電源使能，高電平/懸空模組工作，低電平模組關閉
