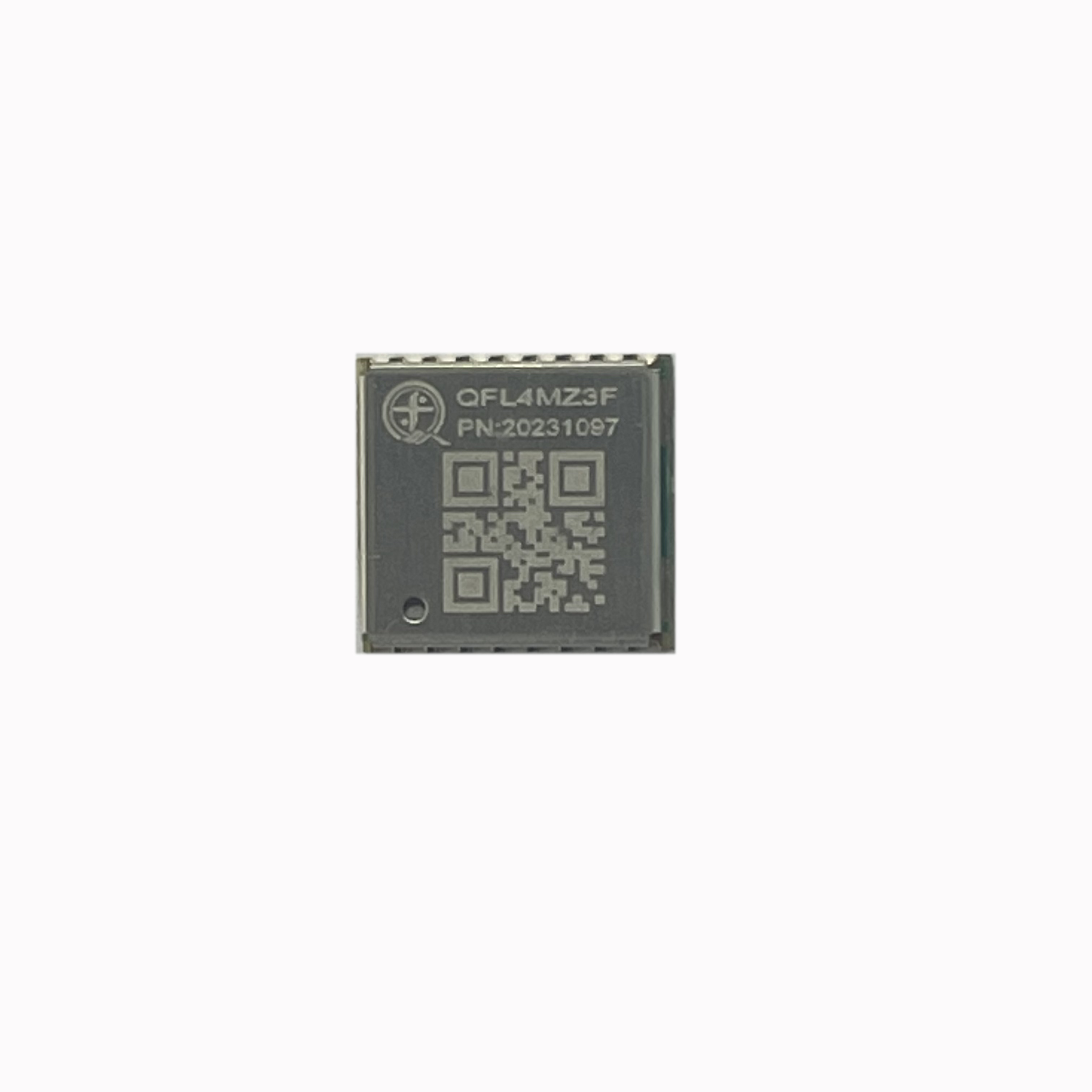

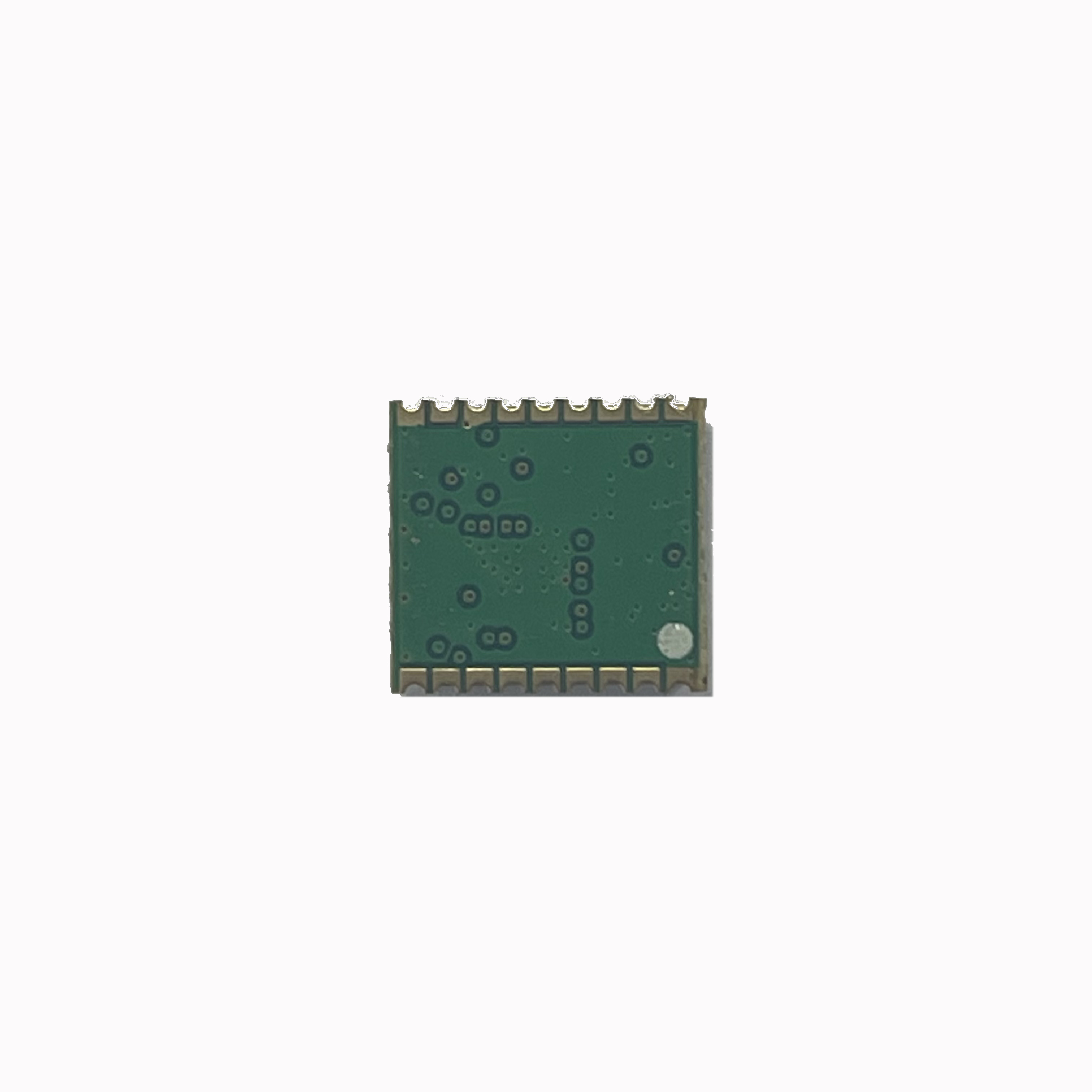

GNSS模組-QFL4MZ3F/QFL1MZ3（1612）

產品描述：

聯系電話：138-2370-3610

詳細介紹

1. 產品描述

產品名稱: QFL7MU3F/QFL8MU3F

QFL7MU3F/QFL8MU3F是一款高性能高的面向車載組合導航領域的定位模塊，系統包含同時支持北斗和GPS的高性能衛星接收機芯片，QFL7MU3F/QFL8MU3F是一款完整的衛星定位接收設備，具備全方位功能，能滿足專業定位的嚴格要求。體積小巧，可以裝置在汽車內部任何位置，低功耗，能適應個人用戶的需要。

該產品采用了新一代UBLOX 7020 低功耗芯片，高靈敏度，在城市峽谷、高架下等信號弱的地方，都能快速、準確的定位?？蓮V泛應用開發多種GPS終端產品，如：汽車導航汽車保全系統、車輛監控以及其他衛星定位應用等。

2、產品應用：GPS應用在PDA、Pocket PC 和其他便攜設備領域；個人定位和汽車定位等軌跡追蹤產品；面積測量及距離測量等測繪產品；同步U軌跡記錄及GPS/北斗數據點校準等產品；TC時間及授時領域

3、產品亮點：單面表貼，二次 SMT 方案，更快速的應用；采用無鉛工藝制造，符合 RoHS 標準；使用0.5PPM高精度TCXO完成正交誤差 / 溫度漂移等誤差補償；內建LNA，低噪聲信號放大器；豐富的數據輸出速率：9600bps(默認) [可選:4800，19200，38400，57600，115200]；可任意設置搭配輸出語句：NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL)；內建RTC晶體；支持可調的數據刷新率：1Hz-10Hz；支持定位PPS指示燈：未定位前常亮或者關閉；定位后閃爍；GPS、GLONASS、北斗、（WAAS、EGNOS、MSAS、GAGAN）混合引擎

4、

技術特性
芯片	兼容AT6558F，AT6558R（內置FLASH，支持溫啟動）
頻率	BDS/GPS/1.5611-1.57542GHz
協議	NMEA 0183
可用波特率	4800，19200，38400，57600，115200bps（默認9600波特率）
通道	56CH
靈敏度	跟蹤:-162dBm 捕捉:-148dBm
冷啟動	平均35秒
溫啟動	平均10秒
熱啟動	平均1秒
精度	< 2.5 m[Autonomous] [50%] <3m[SBAS]
最大高度	18000 米
最大速度	515 m/s
最大加速度	≦ 4G
更新頻率	1-10 Hz
物理特性
類型	24 pin stamp holes
外形尺寸	16.0mm * 12.2 mm * 2.4mm
電源
電源	3.3VDC ±5%
備份電壓	1.8~3.6VDC
耗電量	外接無源天線21mA，外接有源天線35mA
工作環境
濕度范圍	5% to 95% non-condensing
工作溫度	-30℃ to 90℃
儲存溫度	-40℃ to 120℃

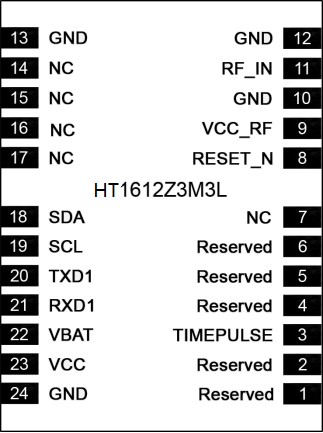

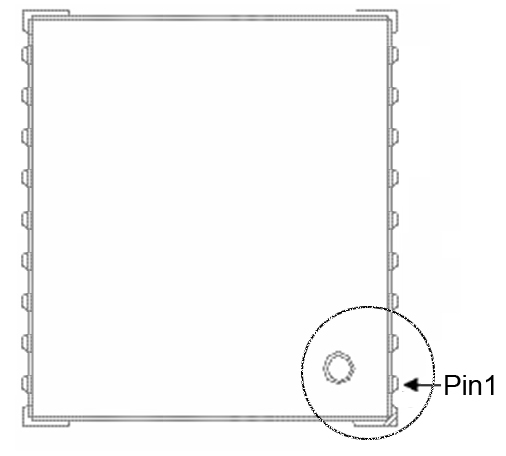

4、模塊管腳分配

Pin No.	Pin name	I/O	Description	Remark
1	Reserved		懸空
2	Reserved		懸空
3	TIMEPULSE	O		秒脈沖輸出
4	Reserved		懸空
5	Reserved		懸空
6	Reserved		懸空
7	NC
8	RESET_N	I	不用時懸空	模塊復位輸入，低電平有效
9	VCC_RF	O		有源天線供電輸出
10	GND	I		地
11	RFIN	I		天線信號輸入
12	GND	I		地
13	GND	I		地
14	NC
15	NC
16	NC
17	NC
18	SDA	I/O	懸空	I2C 數據接口
19	SCL	O	懸空	I2C 時鐘接口
20	TXD1	O	NMEA0183 協議	導航數據輸出
21	RXD1	I	配置命令輸入	交互命令輸入
22	VBAT	I	提供+1.8~+3.3V 電源以保證 GPS 熱啟動	RTC 及 SRAM 后備電源
23	VCC	I	直流 3.3V±10％ ,200mA	模塊電源輸入
24	GND	I		地
