GNSS定位模塊-QFL7GU5F/QFL8GU5F

產品描述：

聯系電話：138-2370-3610

詳細介紹

1. 產品描述

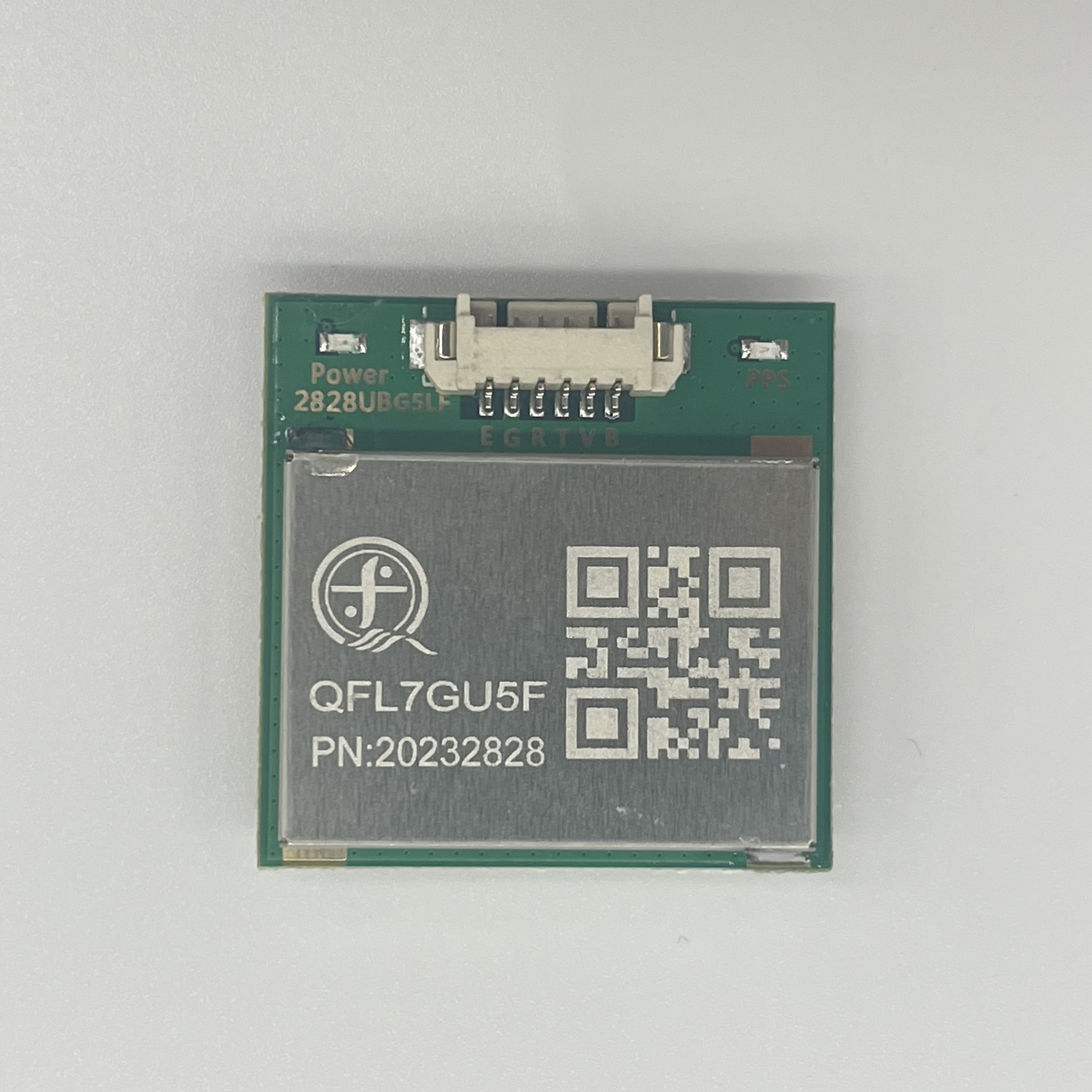

產品名稱: QFL7GU5F/QFL8GU5F

QFL7GU5F/QFL8GU5F是一款高性能高的面向車載組合導航領域的定位G-MOUSE，系統包含支持GPS的高性能衛星接收機芯片，QFL7GU5F/QFL8GU5F是一款完整的衛星定位接收設備，具備全方位功能，能滿足專業定位的嚴格要求。體積小巧，可以裝置在汽車內部任何位置，低功耗，能適應個人用戶的需要。

該產品兼容UBLOX 7020/8030 低功耗芯片，高靈敏度，在城市峽谷、高架下等信號弱的地方，都能快速、準確的定位。可廣泛應用開發多種GPS終端產品，如：汽車導航汽車保全系統、車輛監控以及其他衛星定位應用等。

2、產品應用：GPS應用在PDA、Pocket PC 和其他便攜設備領域；個人定位和汽車定位等軌跡追蹤產品；面積測量及距離測量等測繪產品、測畝儀；執法記錄儀、行車記錄儀、廣告機、外置天線等產品；軌跡記錄及GPS/北斗數據點校準等產品

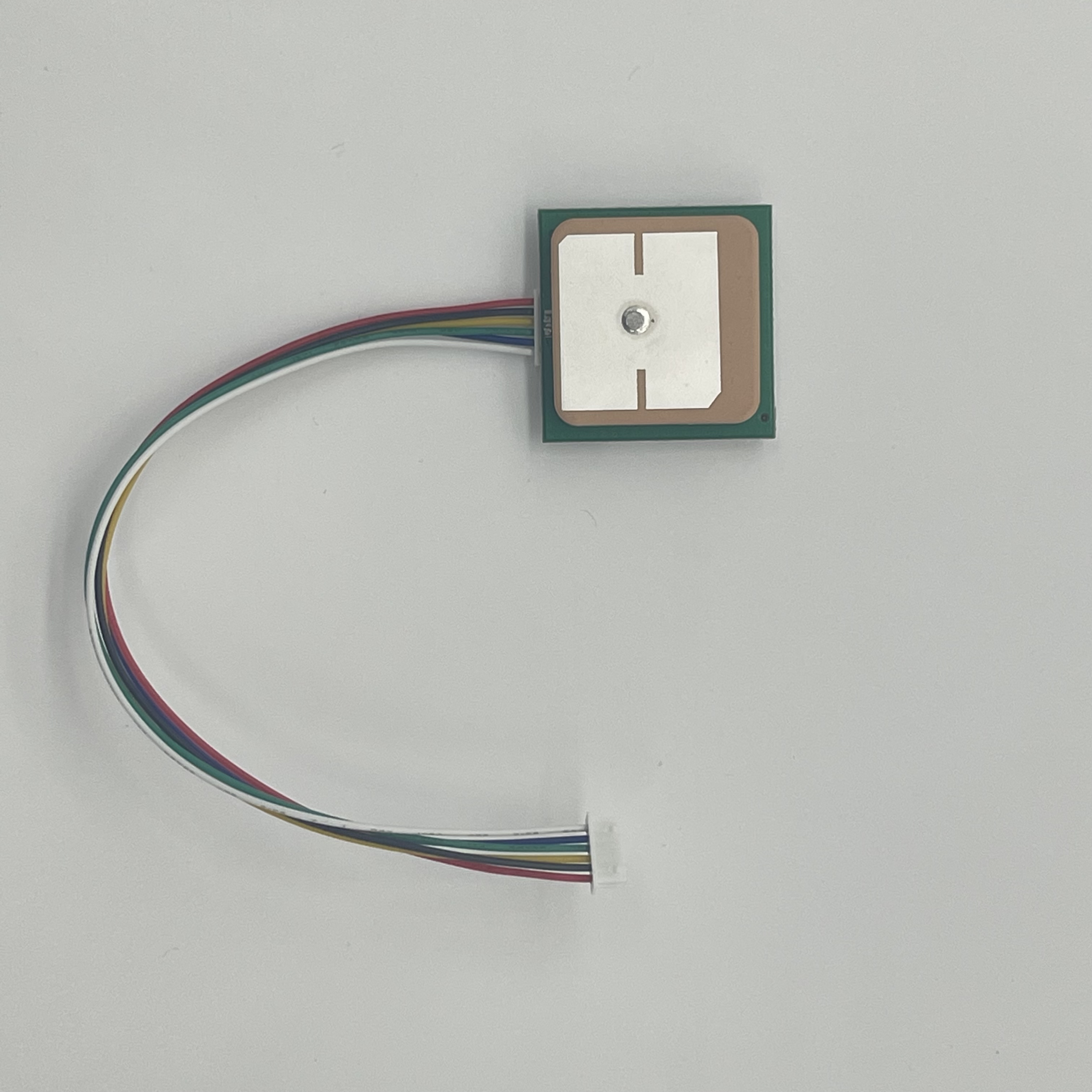

3、產品亮點：行業標準的25*25*4MM高靈敏度GPS天線；采用0.5PPM高精度 TCXO；內建RTC晶體及皮法電容更快的熱啟動；內建LNA，低噪聲信號放大器；兼容UBLOX 7020/80300芯片，內置FLASH，支持溫啟動；1-10Hz定位更新速率；支持AssistNow Online和AssistNow Offline等A-GPS服務；GPS、北斗、GLONASS、（WAAS、EGNOS、MSAS、GAGAN）混合引擎

4、技術特性

產品性能
項目	說明	產品參數
芯片特性	芯片	兼容UBLOX 7020/8030
	頻率	L1, 1575.42MHz ;
	波特率	4800bps-921600bps(默認9600bps)
	通道	72CH
靈敏度	跟蹤	-164dBm
	捕捉	-159dBm
	冷啟動	-147dBm
啟動時間	冷啟動	平均32秒
	溫啟動	平均10秒
	熱啟動	平均1秒
精度	水平精度	2.0米 CEP 2D RMS SBAS輔助（開闊天空處）
精度	時間精度	30 ns
工作限制	最大高度	50000米
	最大速度	500 m/s
	最大加速度	≦ 4G
輸出數據	輸出電平	TTL電平
	輸出協議	NMEA0183標準協議（可設置指定輸出語句）
	更新頻率	1-10 Hz（默認1Hz）

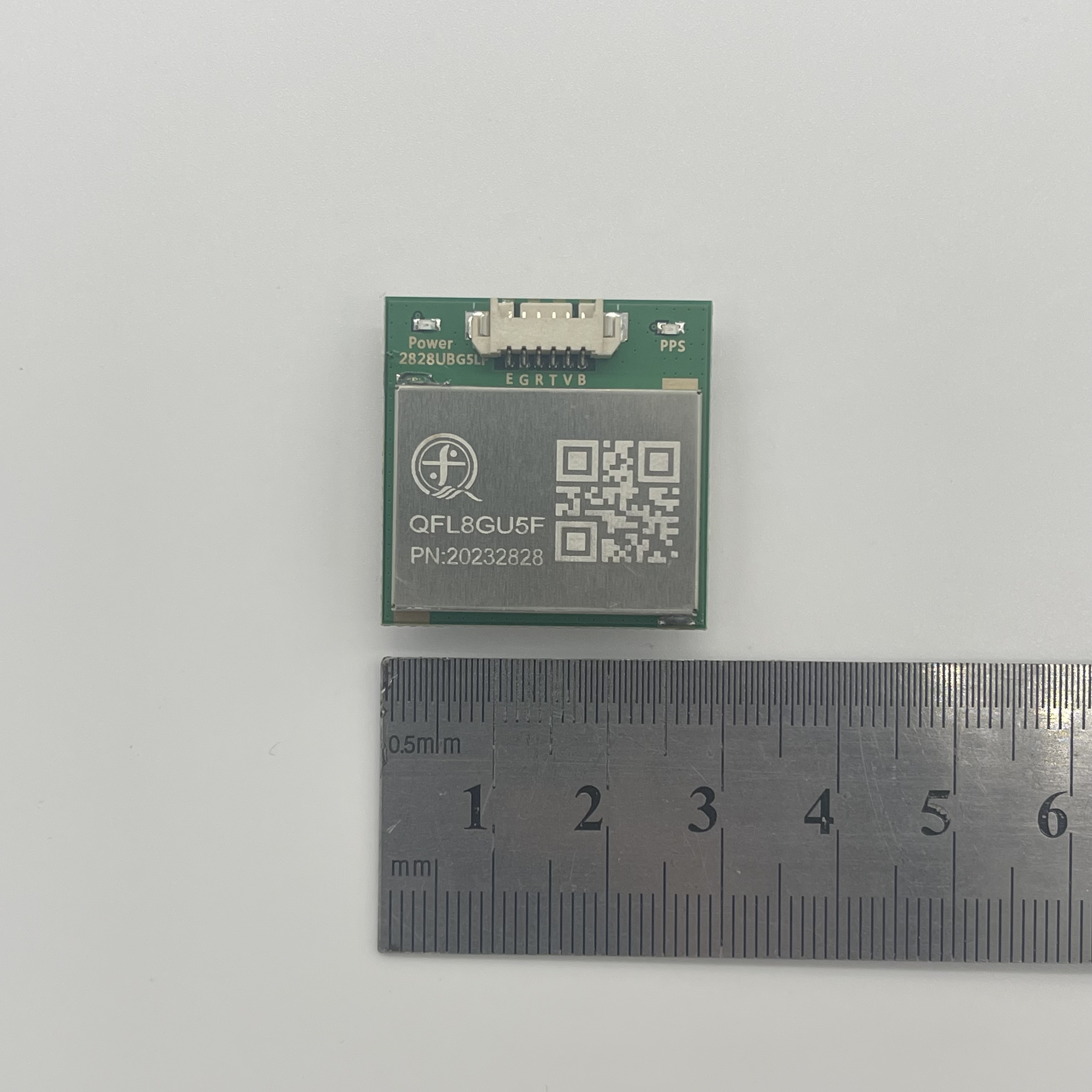

物理特性	外形尺寸	28 x 28 x 8.6mm
	重量	12克
	連接器	6pin座子1.25mm間距
工作環境	工作溫度	-40℃ to 85℃
工作環境	儲存溫度	-40℃ to 85℃
指示燈	POWER燈	電源指示燈，正常通電后亮紅燈
指示燈	PPS燈	未定位前 PPS 燈不亮，定位成功后，PPS 燈閃爍

5、接口說明和功能介紹

PIN 腳功能

名稱	描述
VBAT/PPS	兼容備用電池 / 時間標準脈沖輸出
VCC	系統主電源,供電電壓為+3.3V~+5V,工作時消耗電流約 25mA
TX	UART/TTL 接口,可選 RS232_TXD
RX	UART/TTL 接口,可選RS232_RXD
GND	接地
EN	電源使能，高電平/懸空模組工作，低電平模組關閉
